除尘风机消声器



一、除尘风机消声器结构型式

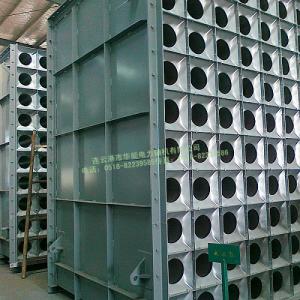

　　CCF型消声器为阻性峰窝式结构，它由许多平行的单元消声器有序排列而成，具有消声量大，阻损小等特点。本厂根据对发电厂各类风机运行现场噪声源进行实际测试所取得的频特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据，同时采用了具有较大吸声材料饰面的狭矩形通道，以增强吸收效果。本产品采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构，同时在阻式通道中采用了高频及低频两种消声区，用以最大限度地增宽消声频带，以实现良好的消声效果。

二、除尘风机消声器适用范围
　　CCF型可广泛应用降低压离心风机产生的空气动力噪声。

三、规格、性能、外形尺寸

型号
适用风量范围1
适用风量范围2
风量(m3/h)
消声值dB(A)
阻力损失(Pa)
风量(m3/h)
消声值dB(A)
阻力损失(Pa)
静态
动态
静态
动态
CCF-1
5000-10000
29
28
100Pa
10000-20000
29
29
200Pa
CCF-2
10000-20000
29
27
20000-30000
29
26
CCF-3
20000-30000
29
27
30000-40000
29
26
CCF-4
30000-40000
29
27
40000-50000
29
26
CCF-5
40000-50000
29
27
50000-60000
29
26
CCF-6
50000-60000
29
27
60000-70000
29
26
CCF-7
60000-70000
29
27
70000-80000
29
26
CCF-8
70000-80000
29
27
80000-90000
29
26
CCF-9
80000-90000
29
27
90000-100000
29
26
CCF-10
90000-100000
29
27
100000-110000
29
26
CCF-11
100000-110000
29
27
110000-120000
29
26
CCF-12
110000-120000
29
27
120000-140000
29
26
CCF-14
120000-140000
29
27
140000-160000
29
26
CCF-16
140000-160000
29
27
160000-180000
29
26
CCF-18
160000-180000
29
27
180000-200000
29
26
CCF-20
180000-200000
33
30
200000-240000
33
29
CCF-24
200000-240000
33
30
240000-300000
33
29
CCF-30
240000-300000
33
30
300000-360000
33
29
CCF-36
300000-360000
36
33
360000-400000
36
32
CCF-40
360000-400000
36
33
400000-500000
36
32
CCF-50
400000-500000
36
33
500000-600000
36
32
CCF-60
500000-600000
36
33
600000-720000
36
32
CCF-72
600000-720000
36
33
720000-1000000
36
32


四、除尘风机消声器安装尺寸

型 号
外形尺寸(mm×mm×mm)
消声器接口外径(mm)
支座安装尺寸(mm)
a1
b1
c
d
e
f
FA
CCF-1
1800×1172×1172
1060
1060
365
1070
100
160
18.5
CCF-2
1800×1522×1172
1410
1060
365
1070
100
160
18.5
CCF-3
1800×1522×1522
1410
1410
365
1070
100
160
18.5
CCF-4
1800×1872×1522
1760
1410
365
1070
100
160
18.5
CCF-5
1800×1872×1522
1760
1760
365
1070
100
160
18.5
CCF-6
1800×2222×1872
2110
1760
365
1070
100
160
18.5
CCF-7
1800×2222×2222
2110
2110
365
1070
100
160
18.5
CCF-8
1800×2572×2222
2460
2110
365
1070
100
160
18.5
CCF-9
1800×2922×2222
2810
2110
365
1070
100
160
18.5
CCF-10
1800×2572×2572
2460
2460
365
1070
100
160
18.5
CCF-11
1800×2572×2922
2460
2810
365
1070
100
160
18.5
CCF-12
1800×2960×2960
2810
2810
365
1070
100
160
18.5
CCF-14
1800×2960×3310
2810
3160
365
1070
100
160
18.5
CCF-16
1800×3310×3310
3160
3160
365
1084
100
200
18.5
CCF-18
1800×3660×3310
3510
3160
365
1084
100
200
18.5
CCF-20
2000×4010×3310
3860
3160
358
1284
100
200
18.5
CCF-24
2000×3690×3950
3510
3860
358
1284
100
200
18.5
CCF-30
2000×4390×4401
4210
4221
358
1284
130
200
18.5
CCF-36
2400×4740×5101
4560
4921
358
1284
130
200
18.5
CCF-40
2400×4740×5756
4560
5621
358
1284
130
200
18.5
CCF-50
2400×5442×5759
5262
5625
358
1284
130
200
18.5
CCF-60
2400×5792×6460
5612
6325
358
1284
130
200
18.5
CCF-72
2400×6492×7170
6312
7025
358
1284
130
200
18.5
