脱硝挡板门
脱硝挡板门
脱硝挡板门
一．脱硝挡板门概述

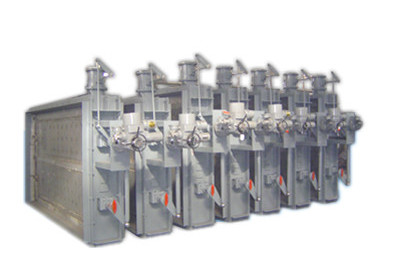

烟气脱硝双层百叶窗式挡板风门引进国外先进技术生产制作，脱硝挡板门用于烟气脱硝系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，风门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封，实现隔离关断烟气的作用。
二．脱硫挡板门技术参数
1．烟道截面：D（宽）×W（高）×L（厚）；
2．适用介质：冷热烟气；
3．设计耐温：≤300℃；
4．设计压力：±8500Pa；
5．烟气内外泄漏率：“0”
6．驱动方式：电动或气动
7．电源和控制要求：由用户选定。
三、脱硝挡板门性能特点
1．采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力500Pa的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2．风门启闭时间≤60S（可根据用户使用要求选定）。
3．外部设计有连杆机构，使数个叶片同步开启或关闭。
4．双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。
5．双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为100%。
6．驱动方式：气动或电动。
7．驱动装置通常采用直联式与风门连接安装。
8．电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。
9．风门与管道的连接方式：密封焊接或法兰螺栓连接。
10．密封风系统的电加热器和密封风机可由我方选型后成套提供。
烟气脱硝双层百叶窗式挡板风门引进国外先进技术生产制作，脱硝挡板门用于烟气脱硝系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，风门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封，实现隔离关断烟气的作用。
二．脱硫挡板门技术参数
1．烟道截面：D（宽）×W（高）×L（厚）；
2．适用介质：冷热烟气；
3．设计耐温：≤300℃；
4．设计压力：±8500Pa；
5．烟气内外泄漏率：“0”
6．驱动方式：电动或气动
7．电源和控制要求：由用户选定。
三、脱硝挡板门性能特点
1．采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力500Pa的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2．风门启闭时间≤60S（可根据用户使用要求选定）。
3．外部设计有连杆机构，使数个叶片同步开启或关闭。
4．双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。
5．双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为100%。
6．驱动方式：气动或电动。
7．驱动装置通常采用直联式与风门连接安装。
8．电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。
9．风门与管道的连接方式：密封焊接或法兰螺栓连接。
10．密封风系统的电加热器和密封风机可由我方选型后成套提供。
四、脱硝挡板门供货范围
包括风门本体、密封风门入口阀、驱动装置（电动装置或气动装置）和其它附件，密封风机和电加热器可成套供货。
包括风门本体、密封风门入口阀、驱动装置（电动装置或气动装置）和其它附件，密封风机和电加热器可成套供货。
五、脱硝挡板门其他说明
1、该风门因风道内含有二氧化硫易腐蚀，选用Q235外敷316L、1.4529等材质进行设计制作，具有耐温耐腐蚀，使用寿命长等特点。
2、为了使风门门板在高温情况下不易变形，双层板之间设有加强筋，单层板厚度5mm，风门总厚度600mm。风门轴头、轴瓦、轴套、轴分别选用几种不同耐高温、耐磨、耐腐蚀材料制作。
3、电动装置和风门轴连为一体，无间隙，关闭后漏风率小于0.1%。
4、电动装置上设有多功能限位装置，开关到位准确无误。
5、配电柜内设有DCS接口，达到自动化运行效果。
6、具有调整、隔绝共用，调整灵活，隔绝性能好。
7、开关灵活、无卡涩现象，无内漏、外漏现象，轴封良好。
8、全自动化程度高，具有远程、近距离和手动操作功能。
9、制作工艺符合相关行业标准。
1、该风门因风道内含有二氧化硫易腐蚀，选用Q235外敷316L、1.4529等材质进行设计制作，具有耐温耐腐蚀，使用寿命长等特点。
2、为了使风门门板在高温情况下不易变形，双层板之间设有加强筋，单层板厚度5mm，风门总厚度600mm。风门轴头、轴瓦、轴套、轴分别选用几种不同耐高温、耐磨、耐腐蚀材料制作。
3、电动装置和风门轴连为一体，无间隙，关闭后漏风率小于0.1%。
4、电动装置上设有多功能限位装置，开关到位准确无误。
5、配电柜内设有DCS接口，达到自动化运行效果。
6、具有调整、隔绝共用，调整灵活，隔绝性能好。
7、开关灵活、无卡涩现象，无内漏、外漏现象，轴封良好。
8、全自动化程度高，具有远程、近距离和手动操作功能。
9、制作工艺符合相关行业标准。
六、脱硝挡板门订货须知：
1、提供烟道接口尺寸及管道的安装位置（水平管道或立式管道）；
2、烟气参数；
3、启闭时间要求；
4、连接方式：法兰平面对焊连接或法兰螺栓连接；
5、防腐蚀材质要求（镍基合金或耐酸不锈钢）；
6、操作方式：电动或气动；
7、风门在管道中的用途及位置；
