一、旋臂式等速取样装置简介
　　电站燃煤锅炉粉细度的准确控制和分析，对锅炉机组的安全经济运行有着非常重要的意义。目前，大机组应用正压直吹式制粉系统日益增多，由于磨煤机出口的煤粉直接由一次风正送入炉膛燃烧，日常煤粉取样非常困难。一般多采用自喷的方法，取样准确度差，且取样时常难以较好密封，存在煤粉泄露现象，工作环境很差，劳动强度大。西安热工研究院有限公司集数十年的气固两相流理论试验和工程应用研究经验与本厂紧密协作最新开发的专利产品旋臂式固定煤粉取样装置，可方便地实现正压直吹式制粉系统的煤粉等速取样，其最大特点是多点同时等速取样，使得所取样具有良好的代表性，多次取样重复性好，操作简单，且无煤粉泄漏，大大改善了工作环境，并减轻了劳动强度，是目前国际上电站锅炉正压直吹式制粉系统日常煤粉细度分析取样最理想的装备。

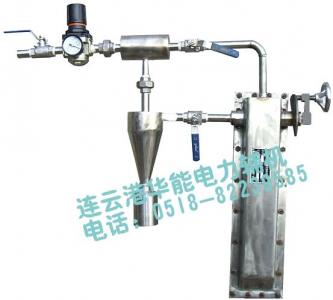

　　旋臂式固定煤粉等速取样装置如图所示，主要由安装在煤粉管道上壳体内部的取样管和外置抽气分离装置两部分构成。取样管可以饶支轴转动，取样时将其旋到与管道垂直文职，使得安装在取样管上的喷嘴正对煤粉气流；取样后取样管回到与管道平行位置，避开煤粉气流，避免磨损；采用压缩空气吹扫，可防止煤粉进入壳体和取样器内部而堵塞，工作可靠，免维护。
