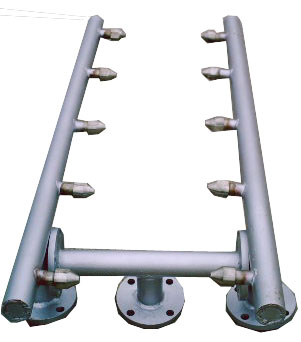

凝汽器化学补水装置
凝汽器化学补水装置
一、概述
等效焓降法是近几年来发展起来的一门热工理论,是电力部推广的重点节能措施,作为一种新的热力系统计算分析方法,在热力系统局部变化的定量分析中它简洁、方便、准确,是热力系统优化、节能改造的理论依据,对挖掘节能潜力,搞好节能技术改造有着重要意义。
为此,在推广焓降法的同时,我们对部分电厂有代表性的汽轮发电机组进行了热力系统分析,依据分析的结果,制定了有关方案,推出了“火力发电厂化学补水方式和系统的节能改进”技术,并配套生产出品供应用户使用。
二、补水系统改造的可会性分析
现以某电厂BⅡ-25-3型高温高压供热机组为例,进行等效焓降法进行改造的可行性分析:
该机设有两台高压加热器,三台低压加热器,补水系统为“除氧器式”补充水系统,化学软化水补充到低压除氧器,由中继泵补入高压除氧器,低除、高除的进出水方式均为母管制运行。
正常运行工况下,带40-70T/H、0.8-1.3MPa供热负荷, 我们通过调查研究,以机组额定和设计参数为主,结合实际参数进行修正,应用等效焓降法进行了分析。
1.回热可行性分析结果:
型号 |
补水量(t/h) |
效率相对提高(%) |
供电煤耗(g/kw.h) |
年节煤(t/a) |
BS-10 |
10 |
0.225 |
0.9675 |
337.5 |
BS-20 |
20 |
0.450 |
1.935 |
675.0 |
BS-30 |
30 |
0.720 |
3.100 |
1080.0 |
BS-40 |
40 |
0.900 |
3.670 |
1350.0 |
BS-50 |
50 |
1.125 |
4.830 |
1687.5 |
BS-80 |
80 |
1.8 |
7.74 |
2700 |
BS-100 |
100 |
2.25 |
9.675 |
3375 |
BS-150 |
150 |
3.375 |
14.5 |
5062.5 |
BS-200 |
200 |
4.5 |
19.35 |
6750 |
注: η1提高后机效率 η提高前机效率
相对提高Δη=η1-η/η×100%
对该机组来说,真空度每提高1%,半年就可节煤750吨。
三、补水系统改造方案和有关参数的确定
补水系统实施方案的选定。要根据现场系统特点,选定系统补水的来源,是单元补水,还是从母管中补水等,然后决定补入凝汽器喉的位置和空间尺寸。
补水量的确定。补入凝汽器的水量受到以下主要因素的制约:即受到凝结水泵、主抽汽器、轴封冷却器、低压加热器通流能力的限制。其次,受到除氧能力的限制。对于其确定的机组与凝汽器补水装置,其除氧能力是确定的,若补充水量过大,它将无法将补充水中的含氧量达到要求值以下,造成凝结水含氧量超标,从而腐蚀凝结水管道。再者,在运行中,补充水量还应与机组所接带的负荷匹配。
我们通过取证、分析,确定了水的补入状态应雾化从喉部补入,最好能形成一个“雾化带”。通过选择,我们自行设计制造出一种“机械雾化喷咀”。使用此喷咀强化了补充水与排汽间的换热,使补充水易达到饱和,为气体从水滴中溢出扩散出来,创造了条件,同时,又防止出现补水沿着凝汽器内壁流动的现象。
综上所述,要根据凝汽器喉部的尺寸,确定凝汽器内“补水装置”的管道布置方式的位置,然后再确定喷咀防止松动及“补水装置”在凝汽器内的支承。

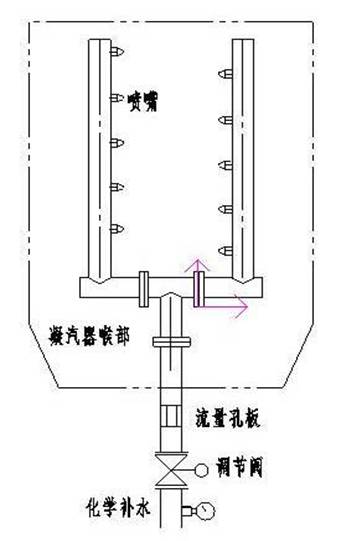

四、系统图
