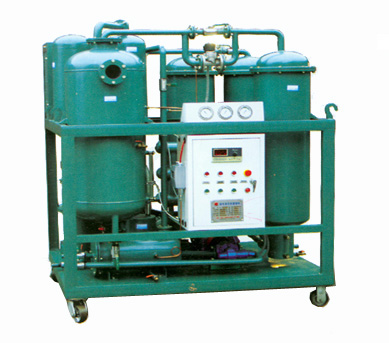

真空滤油机

　　真空滤油机主要用于电厂、电站、变电所等工矿企业的油品过滤。适用于过滤透平油的水份、气体和杂质。
　　透平油专用系列真空滤油机，我公司集国内外先进经验，研制了先进的油水雾化器和风冷却专利技术，由先进的脱气、脱水装置和高效除酸再生装置及精密除杂过滤器所组成的一体化油处理先进设备。具有脱气脱水、除机械杂质、胶体颗粒、酸性物质等功能。
　　为了提高真空滤油机的性能和可靠性。我公司采用了自己研制的多级加热系统，高效油水雾化系统，风冷却系统，既可以除去大量的水份和不同的杂质，又可以延长机械使用寿命。温度采用自动化电路控制。结构紧凑、操作方便、体积小、实用性强、经济效益明显。
二、HG系列多功能真空滤油机的型号和技术参数表

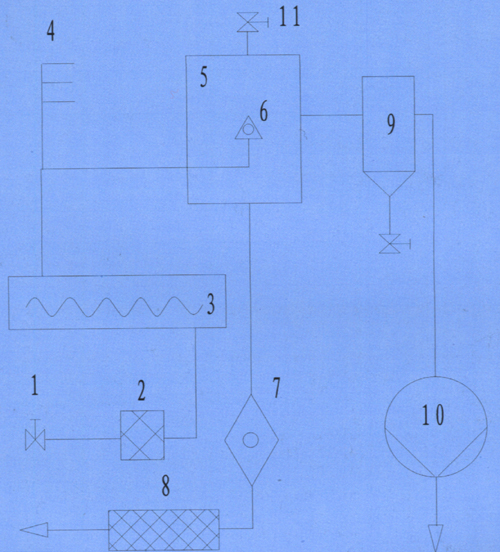

1、入口阀 2、粗滤器 3、加热器 4、温控器 5、真空缸
6、雾化器 7、排油泵 8、精滤器 9、冷却器 10、真空泵
11、放气阀
三、结构及工作过程
　　多功能系列真空滤油机，主要由粗滤器、加热器、真空缸、雾化器、真空泵、排油泵、冷却器、温度控制器、精密过滤器和电气控制等部件组成。由于使用厂家要求不同，真空滤油机还可增配除酸脱色吸附装置。
　　开动真空泵系统，真空表的负压达到0.06时,可以打开进油阀（1）,待净化油液从主油箱进入粗滤器（2）,经过粗滤器除去油中的较大水颗粒和杂质。粗净化的油进入加热器（3），加热后的油液进入真空缸（5），再通过雾化器（6），在一定的温度和真空条件下，油水充分雾化、水份蒸发向上、油液下降，油中所含的水份和气体雾化后被真空泵抽出进入冷却器（9），通过风冷却把热蒸汽冷却成水，部份未凝成水的蒸汽通过真空泵（10）排出，当真空缸的油位达到下观察孔的中心时，可以开动排油泵。如果增配除酸性物质破乳后，再增加一台排油泵，然后将油排入主油箱。
四、注意事项
（1）运行注意事项
1、真空泵的工作温度不得超过75度
2、所有电机在无异常噪音的工作情况下，电机温度也不能大于60度。
3、注意观察压力表，如压力超过规定数值应停机清洗滤网。
4、如果进油量过小可检查粗滤器，滤网是否堵塞，如堵塞可用煤油清洗后继续使用。
（2）停机注意事项

必须先停加热器，继续运行片刻，让油带走加热器的余热。再停真空泵和排油泵，然后关闭进油阀，最后切断总电源，排掉冷却器中的水。
