一、取样冷却器产品概述
    取样冷却器广泛用于发电厂电站、钢铁冶炼、化工、纺织，印染等锅炉房汽水化验取样冷却，锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样冷却器中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准. 取样冷却器的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染.

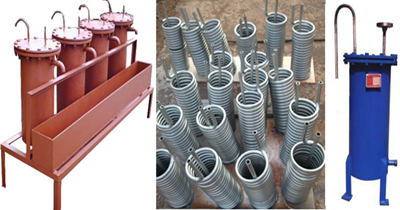

    华能牌取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点，取样管采用螺旋蛇形盘管结构，并选用优质不锈钢作为换热管，具有耐高温，耐腐蚀，使用寿命长，不污染样品等特点。 根据样品采集点的分部及集中，华能电力辅机提供单台取样冷却器和组合式取样冷却器能同时对蒸汽，炉水，疏水，给水及除氧出水取样。广泛用于石油、化工、轻工、电力等部门的小型加热、换热。冷却器也可作为油泵的自封冷却器。
二、取样冷却器型号说明


三、取样冷却器订货说明
订货请注明是汽或水取样，以及管内的工作压力与温度。

1:取样冷却介质
2:冷却管内的工作压力与样品进口温度
3:如取样冷却器安装空间不够，可设计成复合双套管路
4:是否需组合式

取样冷却器选型计算：

1: 如果已知样品流量、冷却水温度及样品的初始条件，则取样冷却器所需冷却面 积可由式(A1)求得：
A= f 1.0029/3600ΔtmU (A1)
式中 A——所需冷却面积，m2；
f——样品流量，L/h；
Δtm——平均温差，℃；
U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时，对每100℃过热度，应在由式(A1)计算出的冷却面积基础上增加12.6%。
2: 平均温差可由式(A2)求得：
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均温差，℃；
t1——冷却器进口样品温度，℃；
t2——冷却器进口样品温度，℃；
T1——冷却器进口冷却水温度，℃；
T2——冷却器出口冷却水温度，℃。
3: 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成，也可由两组或两组 以上的多组螺旋管连续排列构成。
