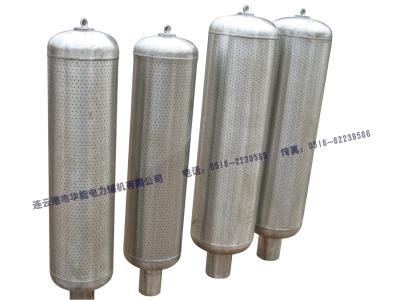

小孔消声器
小孔消声器
小孔消声器
一、小孔消音器（消声器）用途
小孔消音器用于电力、化工、冶金等行业中汽体排放的消声设备。安装后可以使噪音降低25—34分贝。
二、小孔消音器原理及特点
安全阀排汽噪声是以中高频噪声为主，且消声同时不能影响安全阀的起跳和回座，所以安全阀消声器我们采用了通孔喷、注结合阻性的消声原理，以大孔扩容代替微孔板，在结构上确保安全阀排汽时必须顺畅，多层穿孔板吸音，结合阻性消音原理让蒸汽声波进入多孔吸声材料中的无数小孔内，激发多孔材料分子震动，使声能为了克服摩擦阻力和粘滞力而变成热能，即达到了理想的消声效果，更保证了蒸汽顺利排除。复合型消音器中的阻声片具有良好的吸收中高频噪音，消音效果更好。小孔消音器具有以下优点：
A、消声量大能满足《工业企业噪声卫生标准》的要求。
B、安装消音器后不影响安全阀排放流量，能让安全阀顺利起跳和回座。
C、小孔消音器的结构性能适应高温、高压、大气流、防锈、防堵。
三、小孔消音器安装须知
（1）小孔消音器应垂直于炉顶安装，台图所示，用型钢支架将消声器座架与炉顶相固定。
（2）为增加炉顶高空的抗风能力，消声器本体采用支承式，或在消声器前的排汽管装一段膨胀弯管以吸收热胀。
（3）小孔消音器下部的排水口应畅通接到地沟，不应装配阀门。
（4）复合式小孔消音器装在炉顶平台，应用薄板制作防雨罩一只。
（5）安全阀或排汽阀与消声器这间的排汽管道上应没有疏水点。
（6）对小孔式消声器，在安装前应使排汽管内部无杂物、以防小孔堵塞，如新安装的锅炉尚应对排汽管进行冲管，清除管道内的杂物。
（7）对安全门，原则上一只安全门配一只消声器。
（1）小孔消音器应垂直于炉顶安装，台图所示，用型钢支架将消声器座架与炉顶相固定。
（2）为增加炉顶高空的抗风能力，消声器本体采用支承式，或在消声器前的排汽管装一段膨胀弯管以吸收热胀。
（3）小孔消音器下部的排水口应畅通接到地沟，不应装配阀门。
（4）复合式小孔消音器装在炉顶平台，应用薄板制作防雨罩一只。
（5）安全阀或排汽阀与消声器这间的排汽管道上应没有疏水点。
（6）对小孔式消声器，在安装前应使排汽管内部无杂物、以防小孔堵塞，如新安装的锅炉尚应对排汽管进行冲管，清除管道内的杂物。
（7）对安全门，原则上一只安全门配一只消声器。
四、小孔消音器规格型号
小孔型消音器型号说明如:TB-205/1.61-15
小孔型消音器型号说明如:TB-205/1.61-15
TB-小孔型消音器205--蒸汽温度 1.61--安全阀启跳压力 15-排汽量
|
规格型号 |
使用位置 |
压力（Mpa） |
温度（℃） |
排量（t/h） |
参考管径（mm) |
|
TB-205/1.61-15 |
汽包 |
低压 0.5-2.5 |
≤ 400 |
15 |
89 |
|
TB-185/1.02-20 |
20 |
108 | |||
|
TB-230/0.8-6 |
过热器 |
6 |
76 | ||
|
TB-350/1.45-15 |
15 |
108 | |||
|
TB-223/0.49-61 |
背压机 |
61 |
426 | ||
|
TB-261/4.71-10 |
汽包 |
中压 3.82 (12-25MW) |
450 |
10 |
76 |
|
TB-267/5.10-25 |
25 |
108 | |||
|
TB-450/4.12-7 |
过热器 |
7 |
76 | ||
|
TB-450/4.53-40 |
40 |
108 | |||
|
TB-325/12.00-100 |
汽包 |
高压 9.81 (25-100MW) |
540 |
100 |
159 |
|
TB-324/11.76-110 |
110 |
273 | |||
|
TB-540/10.70-75 |
过热器 |
75 |
159 | ||
|
TB-540/10.30-85 |
85 |
219 | |||
|
TB-344/15.20-188 |
汽包 |
超高压 13.73 (125MW) |
540 |
188 |
325 |
|
TB-540/14.80-210 |
过热器 |
210 |
325 | ||
|
TB-540/13.73-65 |
PCV阀(ERV) |
65 |
325 | ||
|
TB-540/2.68-90 |
再热器出口 |
90 |
377 | ||
|
TB-324/2.88-117 |
再热器入口 |
117 |
426 | ||
|
TB-360/16.00-180 |
汽包 |
超高压 13.73 (200MW) |
180 |
219 | |
|
TB-540/14.85-177 |
过热器 |
180 |
273 | ||
|
TB-540/13.78-100 |
PCV阀(ERV) |
100 |
325 | ||
|
TB-540/2.60-100 |
再热器出口 |
100 |
325 | ||
|
TB-323/3.41-100 |
再热器入口 |
100 |
377 | ||
|
TB-366/20.34-269 |
汽包 |
压临界压力 18.30 (300MW) |
541 |
269 |
377 |
|
TB-540/19.13-132 |
过热器 |
132 |
377 | ||
|
TB-540/19.07-125 |
PCV阀(ERV) |
125 |
377 | ||
|
TB-540/4.55-175 |
再热器出口 |
175 |
426 | ||
|
TB-324/4.60-207 |
再热器入口 |
207 |
426 | ||
|
TB-366/20.34-269 |
汽包 |
压临界压力 18. 08 (600MW) |
541 |
274 |
426 |
|
TB-540/19.13-132 |
过热器 |
179 |
377 | ||
|
TB-540/19.07-125 |
PCV阀(ERV) |
119 |
325 | ||
|
TB-540/4.55-175 |
再热器出口 |
198 |
426 | ||
|
TB-324/4.60-207 |
再热器入口 |
249 |
530 |
五、小孔消音器选型
小孔消音器是按照用户提供的排气压力、温度等参数进行精心设计制作的，因此，在订购消声器时须提供下列资料：
（1）排汽量
（2）压力
（1）排汽量
（2）压力
（3）排汽温度
（4）排汽管径
（4）排汽管径
